Szczegóły Produktu:
|
Stosowanie: | Dach i ściana | Pojemność: | 15 m / min |
---|---|---|---|
moc: | 4 + 4KW | waga: | 5-6 t |
Długość: | 7-8 M. | Gwarancja: | 1 rok |
High Light: | Maszyna do formowania rolek blachy dachowej Oman,Maszyna do formowania rolek blachy dachowej 1250 mm,Maszyna do formowania rolek Omanu |
1. Opis produktu maszyny formującej |
Opis:

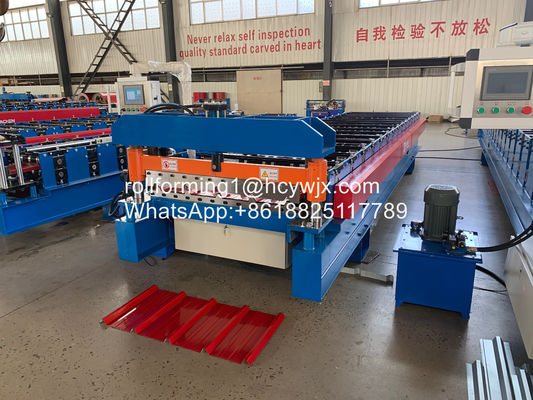

Maszyna do formowania rolek dachowych Główny parametr
Nie. | Główny parametr maszyny do formowania rolek dachowych | |
1 | Nadaje się do przetwarzania | Kolorowa blacha stalowa |
2 | Szerokość talerza | 1250mm |
3 | Rolki | 11 rzędów |
4 | Wymiary | 5800 * 1550 * 1510 mm |
5 | Moc | 4 + 4kw |
6 | Materiał toczony | 45 # stal (powierzchnia chromowana) |
7 | Grubość płyty | 0,3-0,6 mm |
8 | Wydajność | 15-20 m / min |
9 | Średnica walca | Φ70mm |
10 | Napięcie | 380V 50Hz 3 fazy |
11 | Materiał płyty tnącej | Cr12 |
12 | Hydrauliczny | 40 # |
13 | Precyzja przetwarzania | W promieniu 1,00 mm |
14 | System sterowania | Sterowanie PLC |
Elementy wyposażenia: Maszyna do formowania rolkowego wykonana przez człowieka - komputerowy system sterowania - hydrauliczny układ sterowania - cięcie
(1).Krótkie wprowadzenie
Panele dachowe wykonane przez naszą maszynę do formowania rolek mają piękny wygląd i jasny kolor.
Są szeroko stosowane w ogrodach, fabrykach, kurortach, hotelach, hale wystawowe, tereny rekreacyjne,
starożytne architektury i nowoczesne wille.
(2).Przepływ roboczy maszyny do formowania rolek
Odwijanie arkusza - prowadzenie arkusza - formowanie rolkowe - pomiar długości - przycinanie paneli - paneli do wspornika
(3).Szczegóły techniczne
Generał
Odpowiedni materiał | Q235 lub odpowiednik |
Grubość materiału | 0,25-0,8 mm |
Szerokość materiału | 914, 1000, 1200, 1220 lub 1250, zgodnie z rysunkiem |
Wymiar | Około 7,9 * 1,3 * 1,1 m (L * W * H) , jak na rysunku |
Przestrzeń robocza | Około 17,9 * 2,8 m (L * W) , jak na rysunku |
Długość arkusz |
Możesz ustawić długość w zależności od potrzeb. Jest kontrolowany przez PLC który może zapewnić dokładność ± 1 mm. |
Ciąć |
Automatyczne zatrzymanie i cięcie, gdy dojdzie do zestawu długość. |
B. Szczegóły składników
Materiał rolki | Wysokiej jakości stal 45 #.Chromowanie twarde, 0,05 mm. |
Główna rama | 350 # stali.Bardziej stabilny i bez drgań. |
Bliski talerz |
16mm.Używamy grubszych płyt, aby zapewnić stabilność naszych produktów. |
Tworzenie kroków | 11-16, zgodnie z rysunkiem. |
Materiał wału | Φ70 mm, stal wysokiej jakości 45 #. |
Proces obróbki: odpuszczanie - toczenie wykańczające, wysoka sztywność, trudna do odkształcenia. |
|

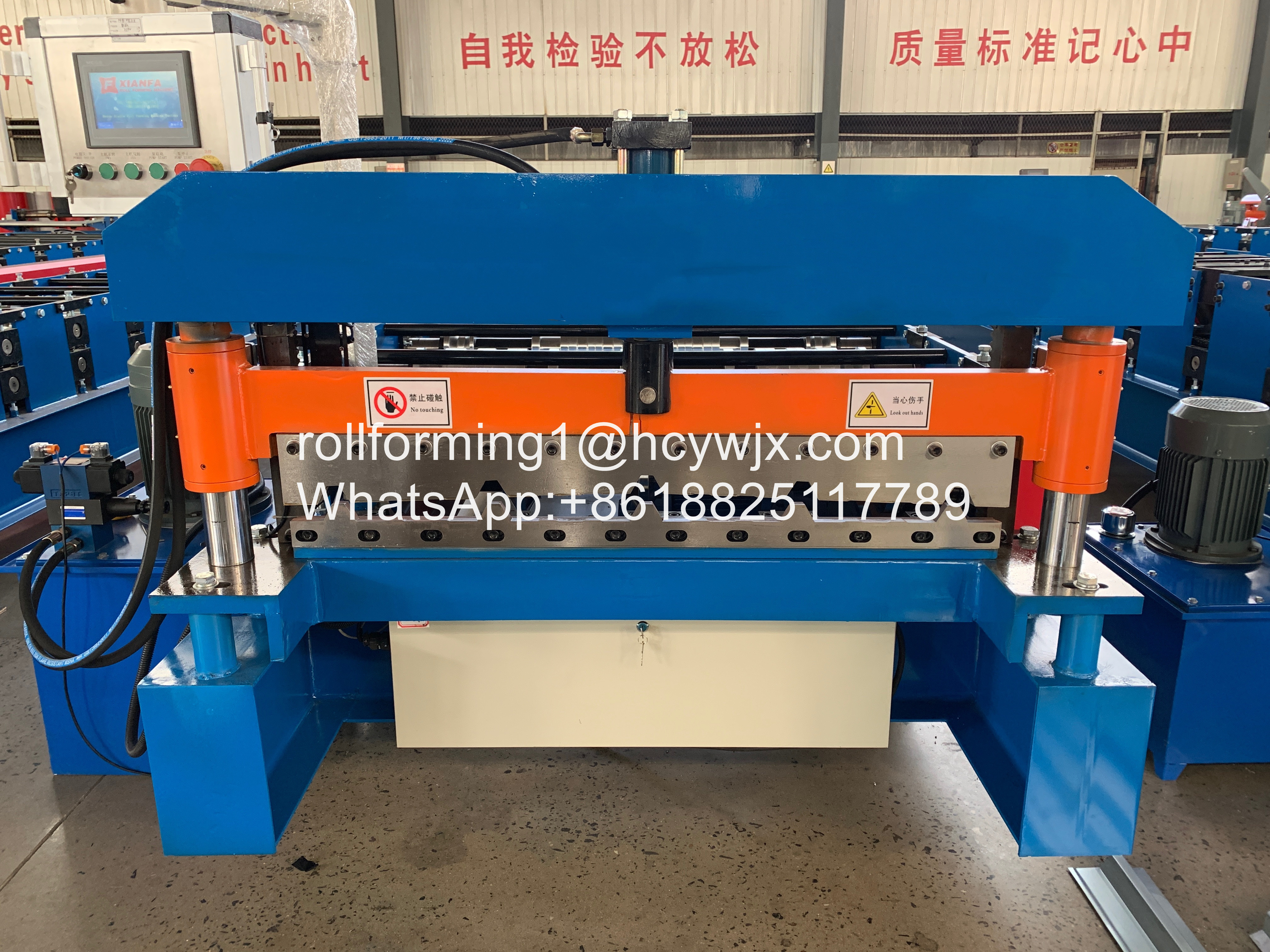

Ciąć Materiał ostrza |
Cr12, twardość HRC60-62. |
Proces obróbki: obróbka cieplna - ścieranie płaskie - cięcie elektrodą drutową. |
C. Komponenty elektryczne
Odpowiednia moc | 380 V, 50 Hz, 3 fazy lub w zależności od potrzeb. |
Ekran | 5,7-calowy ekran dotykowy, łatwy w obsłudze. |
PLC | Delta DVP 14ES |
dobrze przystosowany do różnych warunków, np. wilgoci, zaburzenie elektromagnetyczne. |
|
Przetwornica częstotliwości |
DeltaVFD-M.Ma tę zaletę, że spowalnia przed cięciem, w celu zapewnienia dokładności długości (± 1 mm, znacznie lepszy niż standard przemysłowy ± 3 mm). |
Długość Urządzenie pomiarowe |
Omron, wyprodukowano w Japonii. |
Charakteryzuje się wysoką dokładnością i stabilnością. |
FAQ |
1. Czy możesz wykonać maszynę według mojego projektu lub typu zdjęcia?
Odp .: tak.Posiadamy doświadczony zespół, który opracuje najbardziej odpowiedni plan projektowy i produkcyjny
do maszyny.
2: Jak możemy być pewni, że dostarczysz nam wysokiej jakości maszynę z częściami zamiennymi?
Odp .: 1.Klienci wysyłają pracowników technicznych do naszej fabryki w celu sprawdzenia jakości.
2. możemy wysłać techników do fabryki kupującego w celu instalacji maszyny.
3. Jaką politykę ma twój opiekun?
O: W okresie ROCZNY możemy bezpłatnie dostarczyć części zamienne
w przypadku uszkodzonych części spowodowanych problemami z jakością po dwóch latach należy kupić według kosztów fabrycznych.
Podanie
Ten rodzaj blachy może być szeroko stosowany w zakładach, domach, magazynach i prostym stalowym dachu i ścianie.Ma ładny wygląd, trwałe użytkowanie i tak dalej.
