Szczegóły Produktu:
|
rodzaj: | blachodachówka szkliwiona | System sterowania: | Sterowanie PLC |
---|---|---|---|
grubość surowca: | 0,3-0,6 mm | Orzecznictwo: | CE ISO |
Po wyprzedażach: | Inżynierowie dostępni do obsługi za granicą | Opakowania: | standardowy pakiet eksportowy |
Materiał do cięcia: | Cr12 | ||
High Light: | roll forming equipment,roof tile roll forming machine |

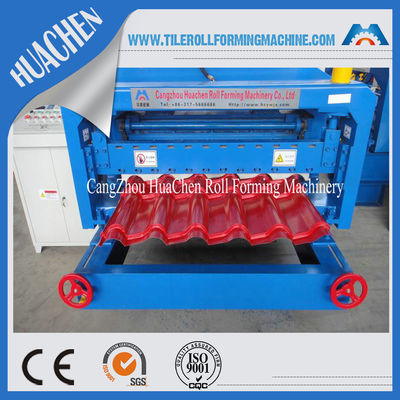

Sprzęt do walcowania blachy falistej o mocy 7,5 kW z prędkością formowania 4 - 8 M / min
Szybki szczegół:
Maszyna służy do ciągłego formowania na rolkach i prasowania płytek stopniowych na seriach profili produktów.Długość można ustawić lub nieograniczoną, a głębokość każdego stopnia można regulować w zakresie od 10 do 30 mm.
Ta linia do formowania dachówek składa się z hydraulicznego rozwijaka z pojedynczą głowicą, głównej maszyny do formowania rolek, hydraulicznej maszyny do formowania płytek, hydraulicznej automatycznej maszyny do cięcia, stołu do wyczerpania produktów, automatycznej szafy sterowniczej PLC.
Skład maszyny
Główna maszyna do formowania rolek………………………………1 jednostka
System cięcia………………………………………….…..1 szt.
System prasowania………………………………………….…1 jednostka
Rozwijarka ręczna……………………………………… 1 szt.
Panel sterowania…………………………………………..1 szt.
Stacja hydrauliczna………………………………………… …1 szt.
Tabela wydawania ręcznego ……………………… ……………….2 szt.
Zapasowe narzędzia…………………………………………………... jedno opakowanie
Aplikacje:
Kolorowe płytki stalowe produkowane przez tę linię wyglądają pięknie, elegancko i szlachetnie.Są szeroko stosowane jako dach fabryki przypominającej ogród, hotelu, centrum wystawowego, willi, budownictwa cywilnego itp.
Dane techniczne:
1: Szerokość zwoju: do profili
2: Prędkość robocza: 4-8 m/min
3: Stacja Roll: 18-24 stacje
4: Materiał rolki: stal 45 #, polerowana i pokryta chromem;
5: Materiał wału głównego: 45 (wałek o średnicy kutej stali: Ф75 mm)
6: Moc główna: 7,5 kW
7: Grubość formowania: stal kolorowa 0,3 mm-0,8 mm
8: Transmisja: przez łańcuch 1.2 cala pojedyncza linia
9: System prasy: zastosuj materiał Cr12
10: Rozmiar maszyny: około 9500x1600x1200 (mm) dł. x szer. x wys.
11: waga: około 8000 kg
12: kolor: niebieski
13: Sprzedawca dostarczy materiał do maszyny testowej, produkt końcowy powinien mieć maksymalnie 3-5m.Gdy produkt jest taki sam jak podpisany produkt, sprzedawca przestanie testować maszynę.
14: Maszyna przyjmuje nową stację (taka stacja jest bardzo silna, a żywotność jest dłuższa)
15: Maszyna powinna mieć cztery nogi o wysokości 350 mm (połączone śrubą)
16: Karmienie i przewodnik: zastosuj materiał 45 # i na wschód należy dostosować rozmiar karmienia
17: Kompletna osłona maszyny: zapewnia bezpieczeństwo operatora.
18: Cięcie:
(1) Cięcie hydrauliczne
(2) Cięcie po uformowaniu: Wytnij arkusz po uformowaniu rolki do wymaganej długości
(3) Ruch cięcia: Maszyna główna zatrzymuje się automatycznie i następuje cięcie.Po cięciu maszyna główna uruchomi się automatycznie.
(4) Materiał ostrza: Cr12 z obróbką cieplną
(5) Pomiar długości: automatyczny pomiar długości
(6) Tolerancja długości: 3 m +/- 1,5 mm
Proces technologiczny
Odwijanie - podawanie i prowadzenie - formowanie rolek ---- prasa --- cięcie na długość - instrukcja pakowania produktu
