Szczegóły Produktu:
|
Numer modelu: | Maszyna do formowania rolek | Moc (W): | 5,5 kW |
---|---|---|---|
Napięcie: | 380 V 50 Hz 3 fazy | waga: | 3,2–10T |
Gwarancja: | 1 rok | ||
High Light: | cold roll forming machine,roof tile roll forming machine |
Materiał | ||
Grubość materiału (i): 0,4 - 0,8 mm | ||
Zastosowanie materiału: cewki ze stali ocynkowanej, cewki walcowane na gorąco, cewki walcowane na zimno, granica plastyczności 245 MPa lub 550 MPa | ||
Komponenty maszyny | ||
1) 7Ton * 1250 mm Hydrauliczny odwijak: jeden zestaw | ||
Średnica wewnętrzna cewki = 508 ± 30 mm; | ||
Capacity: Max. Pojemność: maks. 7Ton 7 ton | ||
2) Walcownie na zimno: | ||
Z prowadnicą materiału do karmienia, rama korpusu wykonana ze stali typu H350 przez spawanie; | ||
Grubość ścianki bocznej: 16 mm | ||
Rolki wykonane ze stali łożyskowej GCr15, precyzyjnie obrobione, twarde | ||
Wały wykonane z 45 #, średnica wału głównego = φ75 mm, precyzyjnie obrobiona | ||
Napęd silnikowy, przekładnia łańcuchowa, 16 stacji formujących i 7 rolek (3 górne rolki i 4 | ||
Silnik główny = 5,5 kW, kontrola prędkości częstotliwości | ||
Prędkość formowania około 3-4m / min | ||
silnik hydrauliczny: 5,5 kW, zakres ciśnienia hydraulicznego: 0-12 MPa | ||
Materiał narzędzia skrawającego: Cr12Mov, Obróbka cieplna | ||
3) System sterowania PLC(Marka ekranu dotykowego: Tajwan WEINVIEW, marka falownika: Finlandia VOCAN / Dania Danfoss, marka kodera: Japonia Koyo) | ||
Wystarczy wprowadzić wymagany model / rozmiar na ekranie dotykowym | ||
rolki lub przekładki lub noże jak tradycyjna maszyna w starym stylu, która zajmuje 45 minut na każdą zmianę wielkości produkcji). | ||
Kontroluj ilość i prasowanie, długość cięcia automatycznie | ||
W połączeniu z: PLC, falownikiem, ekranem dotykowym, enkoderem itp | ||
Tolerancja cięcia na długość ≤ ± 1 mm | ||
Napięcie sterujące 24 V. | ||
4) Wyjdź z szafy bez zasilania, trzy jednostki | ||

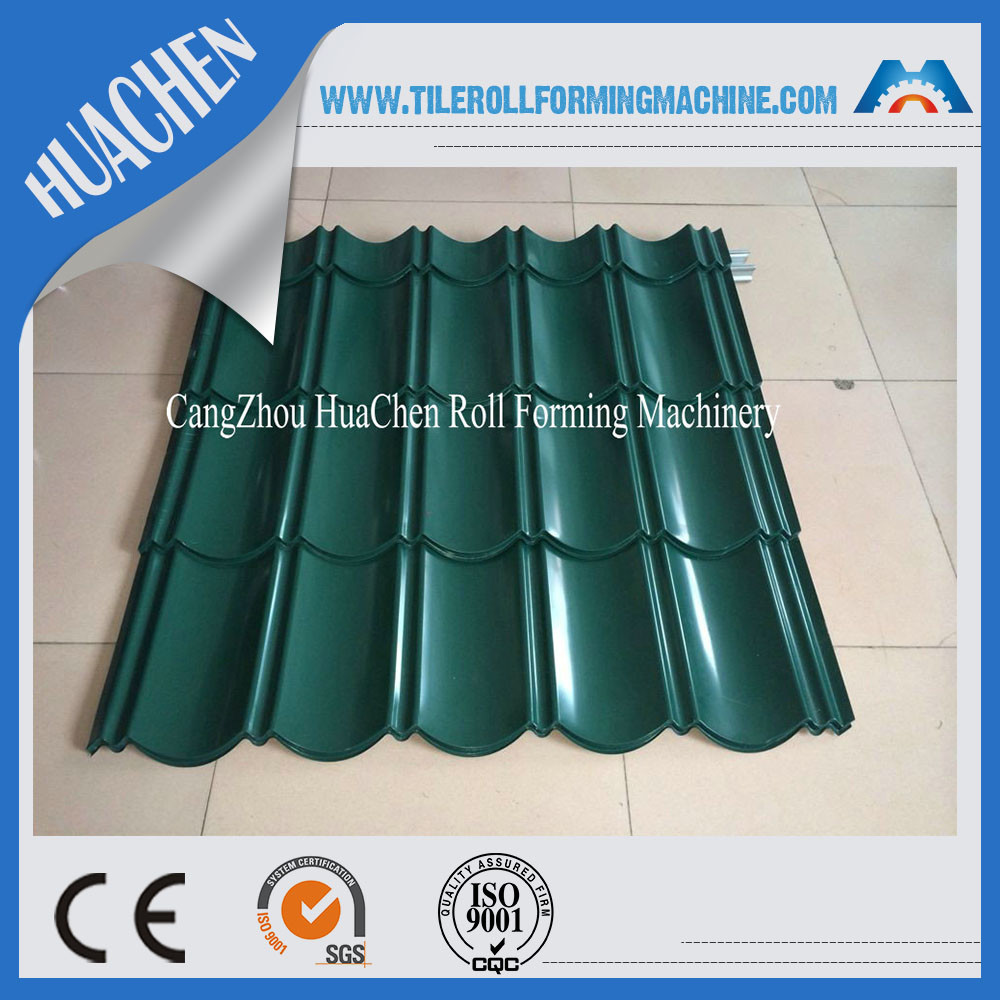

2. Główne cechy maszyny do formowania rolek dachowych z glazurą
Zalety maszyny do formowania dachówek metalowych są następujące:
1. Łatwa operacja, krótki okres budowy
2. niskie koszty utrzymania
3. Nieskończone wymiarowanie (dowolny rozmiar w zakresie maszyny), pomaga oszczędzać materiały
3. Schemat przepływu
Imię: Urządzenie do karmienia
Marka: BMS
Oryginalny: Chiny
sprawi, że materiały stalowe poruszają się płynniej.
Imię: Przecinarka do glazury
Marka: BMS
Oryginalny: Chiny
wykonany z wysokiej jakości stali odlewniczej Cr12 z obróbką cieplną
Imię: rolki
Marka: BMS
Oryginalny: Chiny
Rolki wykonane z wysokiej jakości stali łożyskowej GCr15, tokarki CNC, obróbka cieplna, z czarną obróbką lub powłoką z twardego chromu dla opcji.
Imię: System sterowania PLC
Marka: SIEMENS / SCHNEIDER ELECTRIC
Oryginalny: Niemcy / Francja
W połączeniu z: PLC, falownikiem, ekranem dotykowym, enkoderem itp
Koder: KOYO / Omron (marka japońska)
