Szczegóły Produktu:
|
| rodzaj: | Maszyna do formowania rolek ze stali U Purlin do specjalnego profilu płatwi U z główną mocą 15 KW | rolki: | 14 |
|---|---|---|---|
| materiał rolki: | Stal nr 45 | Gwarancja: | 12 miesięcy |
| High Light: | purlin roll forming machine,rolling forming machine |
||
| 1. Opis produktu |
(1).Krótkie wprowadzenie
Płatwia wykonana przez Maszyna do formowania rolek ze stali dachowej C Purlin jest szeroko stosowana w głównym naprężeniu korpusu
konstrukcja obiektów wielko- i średniogabarytowych takich jak zakład, magazyn, parowozownia,
hangar, budynek wystawienniczy.jest znany jako ekonomiczny i wysoce wydajny materiał budowlany.
Płatew stalowa C posiada następujące cechy:
a. Lekka waga, niski koszt;
b. Łatwy w obsłudze: płatew można uformować i wybić zgodnie z rzeczywistymi potrzebami;
i można go zainstalować bezpośrednio.

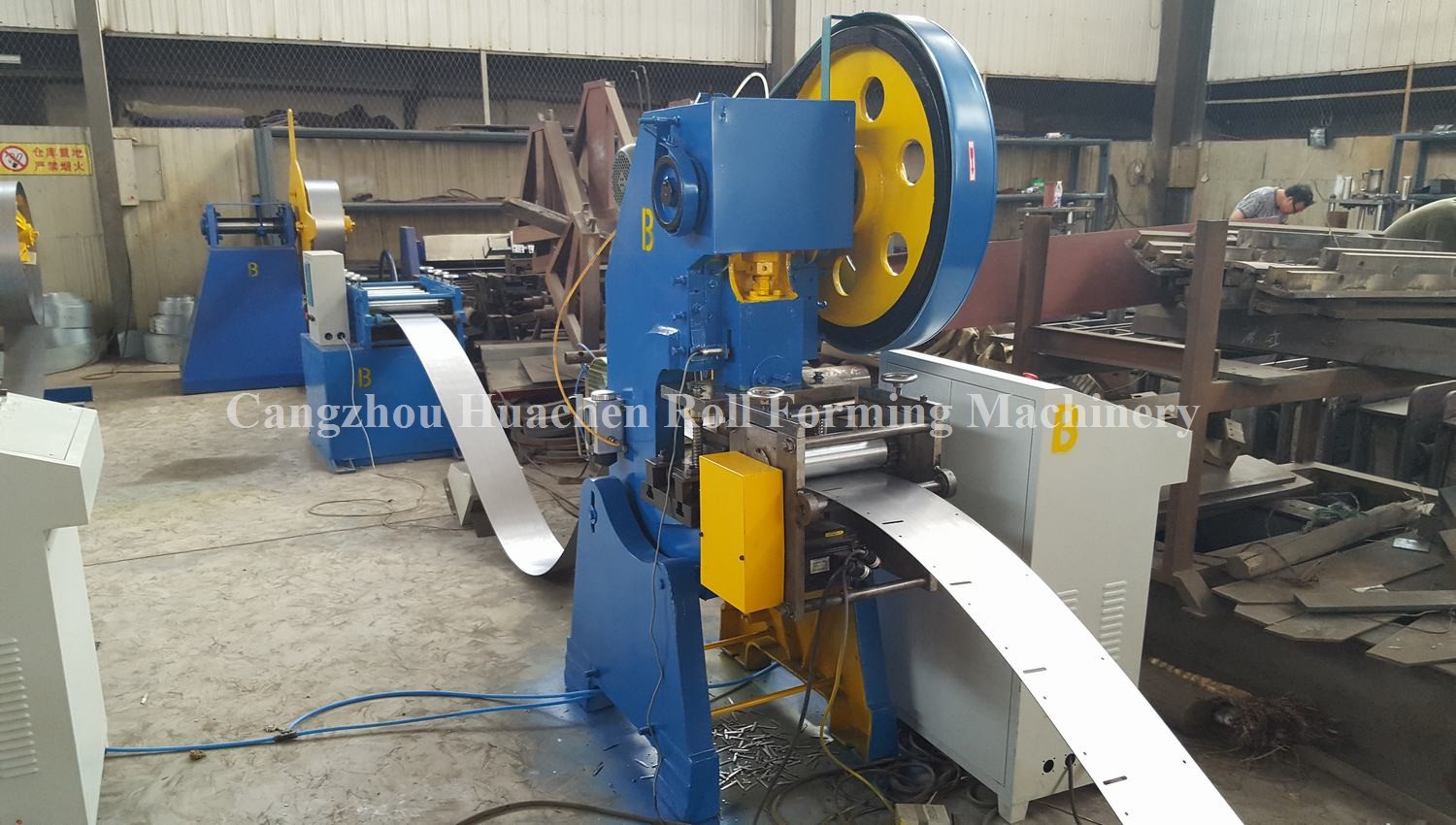

(2).Przepływ roboczy maszyny do formowania rolek
Odwijanie cewki - podawanie cewki - poziomowanie - formowanie rolek - wykrawanie (opcjonalnie) - arkusz pomiaru długości
obsługa arkuszy tnących
(3).Szczegóły techniczne
Generał
| Odpowiedni materiał | hot walcowane taśmy stalowe, Q235 lub równoważne |
| Grubość materiału | 1,5-3,0 mm |
| Szerokość materiału | 175-465mm |
| Wymiar | Około 10,0 * 1,2 * 1,75 m (dł. * szer. * wys.) , jak na rysunku |
| Przestrzeń robocza | Około 20,0 * 2,7 m (dł. * szer.) |
|
Długość arkusz |
Możesz ustawić długość w zależności od potrzeb. Jest kontrolowany przez PLC który może zapewnić dokładność ±1mm. |
| Ciąć |
Automatyczne zatrzymanie i cięcie, jeśli chodzi o zestaw długość |
B. Szczegóły komponentów
| Materiał rolki | Wysokiej jakości stal 45 #.Twarde chromowanie 0,05 mm. |
| Główna rama | 400 # stali.Bardziej stabilny i bez wstrząsów. |
| Środkowa płyta |
16mm.Używamy grubszych płyt, aby zapewnić stabilność naszych produktów. |
| Formowanie kroków | 11-16, zgodnie z rysunkiem. |
| Materiał wału | Φ70 mm, wysokiej jakości stal 45 #. |
|
Proces obróbki: odpuszczanie- toczenie wykańczające, wysoka sztywność, trudna do odkształcenia. |
|
|
Ciąć Materiał ostrza |
Cr12, twardość HRC60-62. |
| Proces obróbki: obróbka cieplna - ścieranie w płaszczyźnie - cięcie elektrodą drutową. |
C. Komponenty elektryczne
| Odpowiednia moc | 380V, 50 Hz, 3 fazy lub w zależności od potrzeb. |
| Ekran | 7-calowy ekran dotykowy, łatwy w obsłudze. |
| PLC | Delta DVP14ES |
|
Dobrze przystosowany do różnych warunków, takich jak wilgoć, zakłócenia elektromagnetyczne. |
|
| Przetwornica częstotliwości |
Delta VFD-M.Ma tę zaletę, że zwalnia przed cięciem, aby zapewnić dokładność długości (±1mm, znacznie lepszy niż standard przemysłowy ± 3 mm). |
|
Długość Urządzenie pomiarowe |
Omron, wyprodukowany w Japonii. |
| Charakteryzuje się wysoką dokładnością i stabilnością. |
Nasza przewaga
Referencja Profil Rysunek
