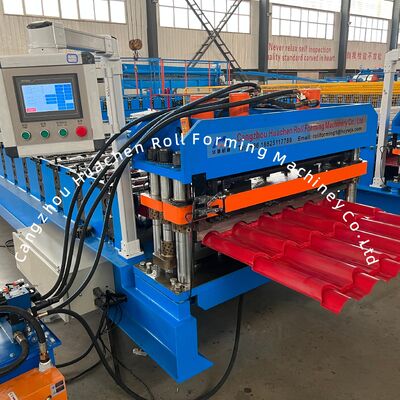

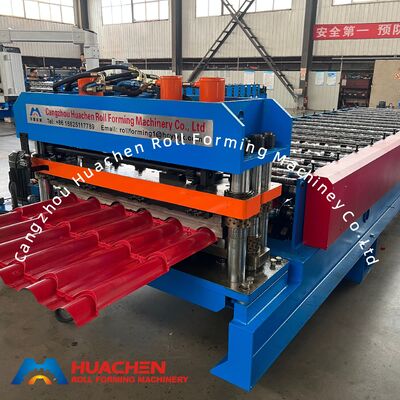

Maszyna do formowania rolek do płytek szklanych o szerokości materiału 1200 mm, z 18 rolkami, z mocą 5,5 kW dla płytek dachowych PPGI/GI

1KPL
MOQ
Maszyna do formowania rolek do płytek szklanych o szerokości materiału 1200 mm, z 18 rolkami, z mocą 5,5 kW dla płytek dachowych PPGI/GI
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1200mm
Rolller Stations: 15Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases
Podkreślić:

sprzęt do formowania rolkowego

,

maszyna do formowania na zimno
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: HC
Orzecznictwo: CE
Numer modelu: HC 30 - 190 - 950
Zapłata
Szczegóły pakowania: Główna maszyna do formowania rolek i rozwijarka to opakowania nagie, system sterowania PLC i pompa s
Czas dostawy: 25-30 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 20 zestawów miesięcznie
opis produktu

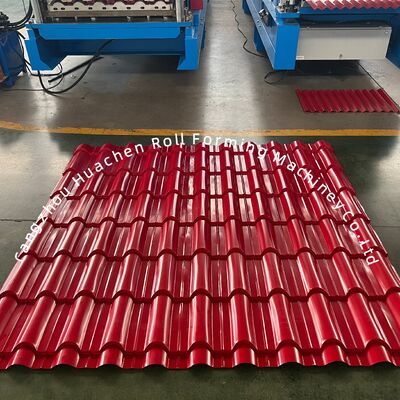

Maszyna do produkcji płytek dachowych PPGI/GI - szerokość materiału 1200 mm, 18 rolków
Żeberka 40 mm Szklana płytka, maszyna do formowania rolki Szerokość 1220 mm dla materiałów PPGI i GI.
Główne parametry techniczne
Parametry Specyfikacja
Rodzaj materiału PPGI/GI
Gęstość 00,3-0,6 mm
Szerokość 1200 mm
Stacje rolkowe 15Stacje
Materiał rolkowy i wału 45# Gotowanie i pokrycie stali
Średnica wału Φ70 mm
Materiał do cięcia CR12
Rodzaj napędu Napęd łańcuchowy
Prędkość 4 m/min
Całkowita moc 5.5+5.5KW
napięcie 380V 50Hz 3 fazy (może być dostosowana)
Komponent i parametry techniczne
Maszyna do formowania rolek do płytek szklanych o szerokości materiału 1200 mm, z 18 rolkami, z mocą 5,5 kW dla płytek dachowych PPGI/GI 0
5T Ręczne odwijanie

Ta część służy do podtrzymania cewki i sprawia, że cewka obraca się.Wyposażone w urządzenie hamulcowe zapobiegające uszkodzeniu maszyny w wyniku uderzenia podczas pracy.

Maszyna do formowania rolek do płytek szklanych o szerokości materiału 1200 mm, z 18 rolkami, z mocą 5,5 kW dla płytek dachowych PPGI/GI 1
Stół karmienia i przedszywacz

Włącza ręczne urządzenie do cięcia przy zmianie koloru lub grubości.

Maszyna do formowania rolek do płytek szklanych o szerokości materiału 1200 mm, z 18 rolkami, z mocą 5,5 kW dla płytek dachowych PPGI/GI 2
Rury i rolki

Materiał: stal 45# z tłumieniem i pokryciem.

Maszyna do formowania rolek do płytek szklanych o szerokości materiału 1200 mm, z 18 rolkami, z mocą 5,5 kW dla płytek dachowych PPGI/GI 3
Hydrauliczna stacja pompowa

Wyposażony w wentylator chłodzący do chłodzenia wewnętrznego w celu zapobiegania problemom z wysoką temperaturą oleju.

Maszyna do formowania rolek do płytek szklanych o szerokości materiału 1200 mm, z 18 rolkami, z mocą 5,5 kW dla płytek dachowych PPGI/GI 4
Urządzenie sterujące ekranem dotykowym

Funkcjonuje w trybie automatycznym i ręcznym. Pozwala na ustawienie długości jednostki i ilości na ekranie dotykowym.

Marki elementów elektrycznych:

  • VFD: Delta
  • Przełącznik: Delixi
  • Kontaktor: Delixi
  • Relaj Xinling
  • PLC: Delta
  • Transformator: Delixi
Maszyna do formowania rolek do płytek szklanych o szerokości materiału 1200 mm, z 18 rolkami, z mocą 5,5 kW dla płytek dachowych PPGI/GI 5
Sekcja tłoczenia i cięcia

Materiał ostrza i formy tłoczącej: CR12.

Maszyna do formowania rolek do płytek szklanych o szerokości materiału 1200 mm, z 18 rolkami, z mocą 5,5 kW dla płytek dachowych PPGI/GI 6
Tabela wyników

Wykorzystywane do zbierania utworzonych wyrobów.

Części zamienne
Łańcuchy: 2 zestawy
Zawór magnetyczny: 1 zestaw
Przełącznik podróży: 2 zestawy
Klucze otwarte: 2 zestawy
Klucz sześciokątny: 2 zestawy
Licznik: 1 zestaw
Klucz: 2 zestawy
Uszczelnienia olejowe: 1 zestaw
Działanie systemu sterowania automatycznego
  • Inwerter kontroluje pozytywny i ujemny bieg hosta z prędkością sterowaną przez przełącznik dużych prędkości / niskich prędkości.
  • Przełącznik pompy olejowej kontroluje uruchomienie/przerwanie pompy olejowej.
  • Przed rozpoczęciem pracy włączyć pompę olejową, aby zapewnić ciśnienie układu hydraulicznego.
  • Po uruchomieniu pompy oleju sprawdź, czy kierunek pracy pompy pasuje do kierunku strzałki.
  • Jeśli przyciski nie odpowiadają, należy sprawdzić poziom oleju hydraulicznego i dodać olej w razie potrzeby.
Wsparcie techniczne i rozwiązywanie problemów
Problemy z pomiarem długości impulsu

Jeżeli wartość ustawienia pozostaje niezmieniona, wielkość wytworzonej płyty powinna być spójna.

Jeżeli rozmiary płyt różnią się:

  • Sprawdź, czy koła licznikowe są odpowiednio zainstalowane, ślizgają się lub wiszą
  • Jeśli nie znaleziono żadnych problemów, licznik może być uszkodzony - sprawdź ręcznie obracając licznik 10 razy i rejestrując wartość
Nieprawidłowość podnoszenia automatycznego cięcia
  • Sprawdź filtr pompy oleju pod kątem zablokowania
  • Sprawdź pompę olejową i klucze podłączenia silnika pod kątem uszkodzeń
  • Sprawdź zawór magnetyczny pod kątem przyklejania się i kierunkowości
Rozwiązania problemów z cięciem

Noż ciągle spada z zablokowaną pompą:

  • Sprawdź ustawienie dolnej granicy lub uszkodzenie przełącznika
  • Zawęził się zawór magnetyczny - wyłączyć pompę, naciśnij przycisk cięcia do dźwięku kliknięcia, a następnie włączyć pompę, aby podnieść nóż

Noż ciągle wznosi się z zablokowaną pompą:

  • Sprawdź ustawienie górnej granicy lub uszkodzenie przełącznika
  • Sprawdź połączenia K1 i K2
  • Zawęził się zawór magnetyczny - wyłączyć pompę, naciśnij przycisk cięcia do dźwięku kliknięcia, a następnie włączyć pompę, aby podnieść nóż
Maszyna do formowania rolek do płytek szklanych o szerokości materiału 1200 mm, z 18 rolkami, z mocą 5,5 kW dla płytek dachowych PPGI/GI 7 Maszyna do formowania rolek do płytek szklanych o szerokości materiału 1200 mm, z 18 rolkami, z mocą 5,5 kW dla płytek dachowych PPGI/GI 8
