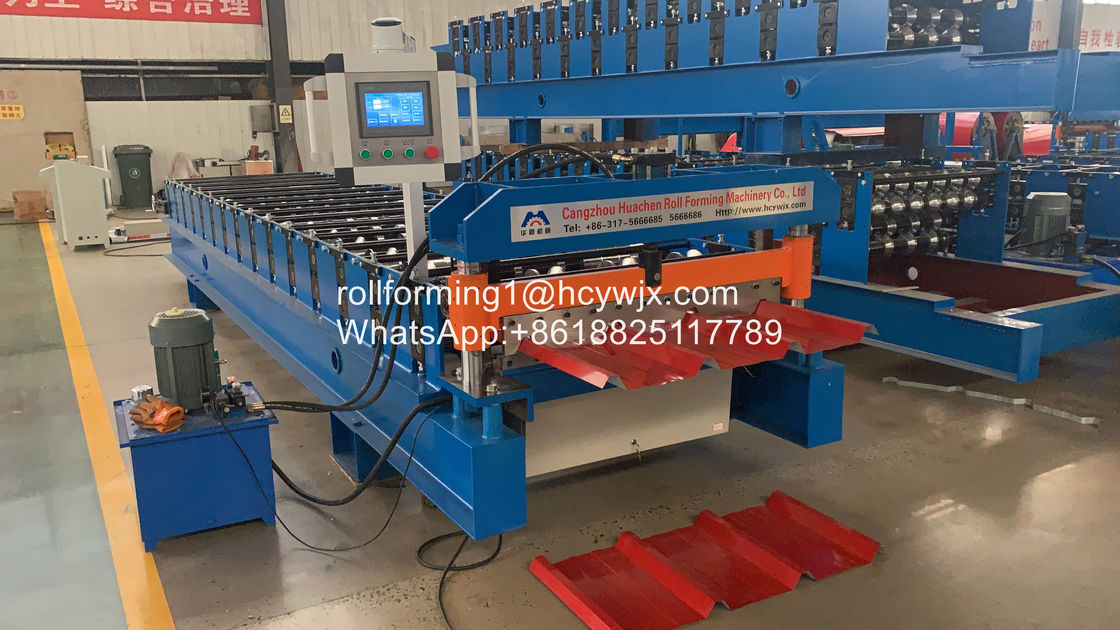

| 1. Opis produktu maszyny do formowania |
(1) Krótkie wprowadzenie
Płyty dachowe wykonane przez naszą maszynę do formowania rolki mająpiękny wygląd i jasny kolor.
Są szeroko stosowane w ogrodach, fabrykach, kurortach, hotelach,sal wystawowych, terenów wakacyjnych,
Starożytna architektura i nowoczesne wille.
(2) Przepływ pracy maszyny do formowania rol
Odwijanie arkusza - Arkusz prowadzący - Rolowanie - Miarkowanie długości - Cięcie paneli - Panele do nośnika
(3) Szczegóły techniczne
A. Ogólne
| Odpowiedni materiał |
Q235 lub równoważny |
| Gęstość materiału |
00,25-0,8 mm |
| Szerokość materiału |
914, 1000, 1200, 1220 lub 1250, zgodnie z rysunkiem |
| Wymiar |
Około 7,9*1,3*1,1m, zgodnie z rysunkiem |
| Przestrzeń robocza |
Około 17,9*2,8m, zgodnie z rysunkiem |
|
Długość
arkusz
|
Długość można ustawić według potrzeb.
Jest sterowany przez PLC
któremoże zapewnićdokładność± 1 mm.
|
| Wycinanie |
Automatycznie zatrzymać i cięcie, gdy przychodzi do zestawu
długości.
|
B. Szczegóły składników

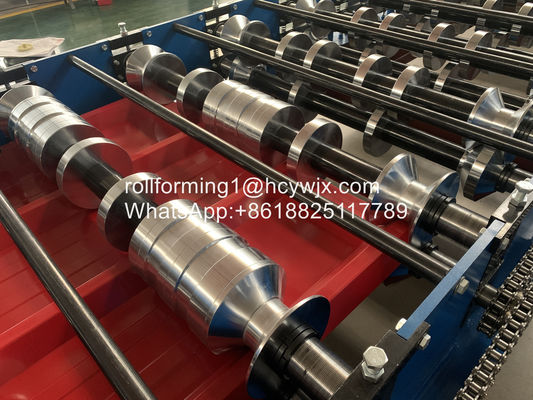

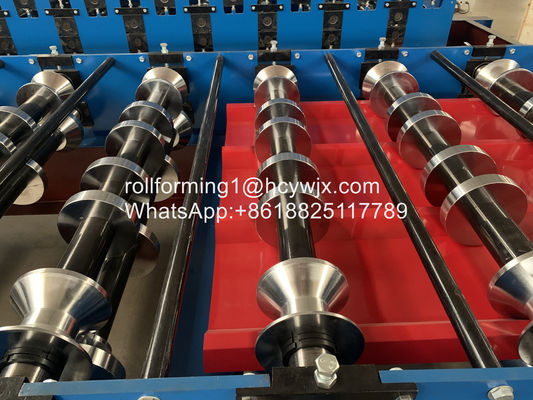

| Materiał walcowy |
Wysokiej jakości stal, chromowana, 0,05 mm. |
| Ramka główna |
Stal 350 stopni, bardziej stabilna i bez drżenia. |
| Płytka środkowa |
Używamy grubszych płyt, aby zapewnić stabilność.
naszych produktów.
|
| Kroki w kierunku tworzenia |
11-16, zgodnie z rysunkiem. |
| Materiał wału |
Φ70 mm, wysokiej jakości stal 45#. |
|
Proces obróbki: hartowanie - końcowe obrócenie,
Wysoka sztywność, trudne do deformacji.
|
|
Wycinanie
Materiał ostrza
|
Cr12, twardość HRC60-62. |
| Proces obróbki: obróbka cieplna - ścieranie płaszczyzny - cięcie elektrody drutu. |
C. Komponenty elektryczne
| Odpowiednia siła |
380 V, 50 Hz, 3 fazy lub według potrzeb. |
| Ekran |
50,7 cali ekran dotykowy, łatwy w obsłudze. |
| PLC |
Delta DVP 14ES |
|
dobrze przystosowane do różnych warunków, takich jak wilgoć,
zakłócenia elektromagnetyczne.
|
| Konwerter częstotliwości |
DeltaVFD-M. Ma zaletę spowolnienia przed cięciem,
do zapewnienia dokładności długości (± 1 mm,
znacznie lepsze niż standardowe w przemyśle ± 3 mm).
|
|
Długość
Urządzenie pomiarowe
|
Omron, produkowany w Japonii. |
| Ma wysoką dokładność i stabilność. |
Opis:
Maszyna do tworzenia rolek z arkuszy dachowychGłówny parametr
|
Nie, nie, nie.
|
Główny parametrMaszyna do tworzenia rolek z arkuszy dachowych
|
|
1
|
Przystosowane do przetwarzania
|
Płyty stalowe kolorowe
|
|
2
|
Szerokość tablicy
|
1250 mm
|
|
3
|
Włókna
|
11 wierszy
|
|
4
|
Wymiary
|
5800*1550*1510 mm
|
|
5
|
Władza
|
4+4kw
|
|
6
|
Materiał walcowany
|
Stal 45# ((chrom pokryty na powierzchni)
|
|
7
|
Grubość płyty
|
00,3-0,6 mm
|
|
8
|
Produktywność
|
15-20 m/min
|
|
9
|
Średnica walca
|
Φ70 mm
|
|
10
|
napięcie
|
380V 50Hz trójfazowe
|
|
11
|
Materiał płyty tnącej
|
Cr12
|
|
12
|
Wyroby hydrauliczne
|
40#
|
|
13
|
Dokładność obróbki
|
W zakresie 1,00 mm
|
|
14
|
System sterowania
|
sterowanie PLC
|
Komponenty urządzeń: Sztuczne maszyny do formowania rolki-wykrętu-komputer-system sterowania-system sterowania hydraulicznego-cięcie
Zastosowanie
Ten rodzaj arkusza może być szeroko stosowany w zakładach, domach, magazynach i prostych stalowych dachach i ścianach.
1Czy możesz zrobić maszynę według mojego projektu lub typu zdjęcia?
O: Tak, mamy doświadczony zespół do opracowania najbardziej odpowiedniego projektu i planu produkcji
dla maszyny.
2Jak możemy mieć pewność, że dostarczy nam pan maszyny wysokiej jakości z częściami zamiennymi?
A:1Klienci wysyłają pracowników technicznych do naszej fabryki do sprawdzenia jakości.
2Możemy wysłać techników do fabryki kupującego do montażu maszyny.
3- Jaką masz politykę?
A: W okresie jednego roku, możemy dostarczyć części zamienne za darmo
W przypadku uszkodzonych części spowodowanych problemami jakościowymi po dwóch latach, musisz kupić po cenie fabrycznej.
