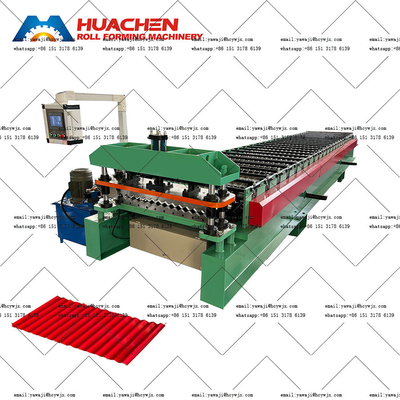

Maszyna do tworzenia automatycznych rolek dachowych z żelaza falistego z napędem łańcuchowym do produkcji materiałów PPGI / GI

Opis produktu

Maszyna do prasowania płytki łukowej wykorzystuje zaawansowane formy i systemy hydrauliczne do precyzyjnego kontrolowania krzywizny płytki.Płytki łukowe po formowaniu mają równomierne zakrzywienieNa przykład w przypadku dachu budynku, precyzyjnie ukształtowane płytki łukowe mogą być ściśle połączone,skuteczne zapobieganie wyciekom wody deszczowej i poprawa wodoodporności dachu.

Przepływ pracy

Odwijanie → podawanie materiału → formowanie rolki → cięcie → zbieranie

Główne parametry techniczne

 Składnik &Parametry techniczne

5TPodręcznikDekolarka

Ta część służy do podtrzymania cewki.

I zrobić cewkę w sposób obracający się.

Pojemność łożyska: 5T

Średnica wewnętrzna: 470-530 mm

(regulowane w zależności od zapotrzebowania.)

Aby uniknąć uszkodzenia maszyny w wyniku uderzenia podczas pracy maszyny, zainstalowaliśmy dla Państwa urządzenie hamulcowe.

Stół karmienia i przedszywacz

Przewodnik cewki przyjść do prawidłowej pozycji iidzieszdo tworzenia rolkiczęść.

Włączając równieżRęczne cięcie Device, jest wygodne, aby przed-cięć cewkę, gdy chceszzmianakolor lub grubość.

Rury i rolki

Materiał 45#STeelQWyniki iPłączącePrzetworzone walory są gładkie, twarde i nie zardzewiają.

Nie pozostawia zadrapań na arkuszu podczas pracy.

Wyroby hydrauliczneStacja pompowa

TOuch.SCreenCkontrolęCAbinet

Kabinet sterujący ma dwa tryby, automatyczne i ręcznetrybów.

Jednostkowa długość docelowego arkuszai ilośćmożna ustawić wtEkran z zewnątrz.

System jest prosty i łatwy w obsłudze.

ElektryczneCOponentBrand:

1.VFD:Delta

2- Wyłącznik.:Delixi

3. Kontaktor:Delixi

4- Relaj.:Xinling

5. PLC:Delta

6. Transformator:Delixi

Sekcja tłoczenia i cięcia

Materiał ostrza to CR12.

Z wysoką wytrzymałością, lepszą twardością i dobrą odpornością na zużycie.

Zasada działania

Metalowa cewka jest rozwinięta z układu rozwinięcia i wchodzi do maszyny formowania przez platformę przewodnika podawania.

W maszynie do formowania, płytka przechodzi przez każdy walcownik z kolei, a walcownik stosuje stopniowo zmieniające się ciśnienie do płyty,tak, że stopniowo gięje się w kształt łuku według z góry określonej trajektorii.

Po osiągnięciu ustawionej długości, szafa sterowania komputera wysyła sygnał:i stacja hydrauliczna napędza urządzenie do tworzenia cięcia do cięcia płytki.

Płytki łukowe są transportowane do wyznaczonej pozycji w celu zakończenia cyklu produkcji, a ten cykl jest powtarzany w celu uzyskania ciągłej produkcji.
