Maszyna do tworzenia płytek z trapezoidalnych paneli dachowych, maszyna do tworzenia paneli dachowych

Główne parametry techniczne

Przegląd produktu

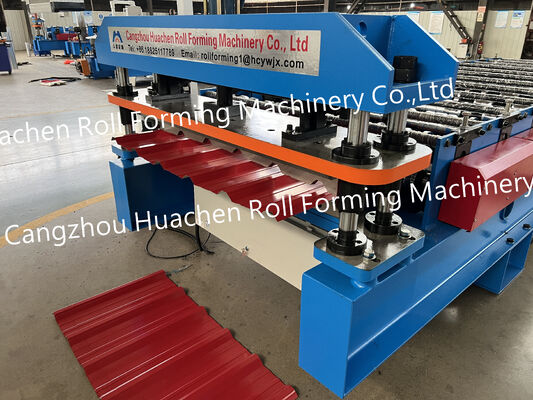

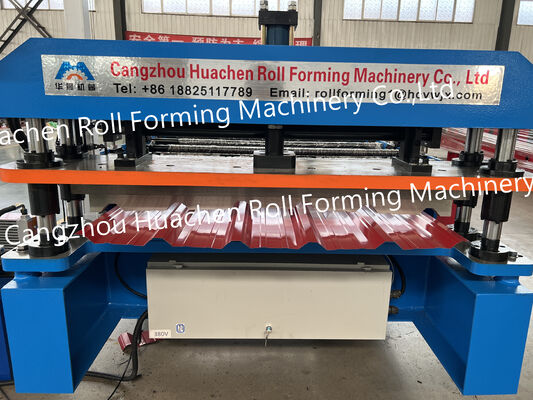

Maszyna do formowania płyt ściennych jest wysoce wydajnym rozwiązaniem przemysłowym zaprojektowanym do produkcji płyt ściennych stosowanych w różnych zastosowaniach budowlanych.Maszyna do formowania płytek ze stali kolorowej z 11-stacjijest zaprojektowany do ciągłej produkcji profilów dachówek ze stali kolorowej.11-stacjonarny system formowania rolków, maszyna przetwarza blachę stalową przez wiele etapów formowania w celu stworzenia wymaganego kształtu profilu.

System formowania

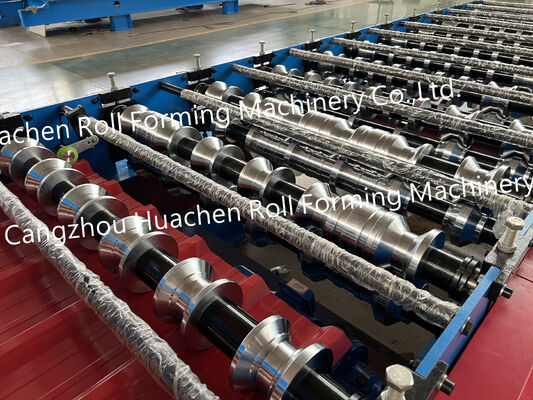

Maszyna jest wyposażona w11 stacji rolkowychW trakcie procesu formowania rolki materiał stalowy przechodzi przez każdą stację w kolejności, umożliwiając stopniowe formowanie profilu.

Ilość stacji rolkowej jest ważną specyfikacją sprzętu i powinna być rozpatrywana zgodnie z wymaganym kolorem profilu płytki stalowej.

Materiał walcowy i wału

Węgle i wały kształtujące są wytwarzane z:Stal 45#.

Zgodnie ze dostarczonymi specyfikacjami, te elementy są obróbanetłumienie i pokrycieSystem formowania wykorzystujeŚrednica wału Φ70 mm, zapewniający określony parametr konstrukcyjny maszyny.

Konfiguracja napędu i cięcia

Maszyna wykorzystujeukład napędowy łańcuchowydla transmisji.

Sekcja cięcia jest wyposażona wCiągnik CR12Rodzaj napędu i materiał cięcia są kluczowymi elementami konfiguracji maszyny i mogą być przeglądane wraz z wymaganiami formowania.

Prędkość działania

Specyfikacja prędkości roboczej tej maszyny wynosi15 ̊20 m/min.

Ten parametr stanowi odniesienie do planowania produkcji i oceny sprzętu.

Zasilanie

Maszyna jest skonfigurowana z4+4 kW mocy całkowitej.

Wymagana specyfikacja elektryczna:380 V / 50 Hz / 3 fazyWarunki mocy dostępne w miejscu instalacji należy potwierdzić przed uruchomieniem maszyny.

Zakres zastosowań

W sprawieMaszyna do formowania płytek ze stali kolorowej z 11-stacjijest przeznaczony do ciągłego formowania profilów dachówek ze stali kolorowej.

Można go stosować w takich dziedzinach jak:

• Produkcja płytek ze stali barwionej
• Profil dachowy
• Produkcja profilów blach metalowych
• Przetwarzanie materiałów dachowych
• Produkcja profili budowlanych

Ostateczna konfiguracja maszyny powinna odpowiadać wymaganemu gotowemu profilowi i wymaganiom produkcyjnym.

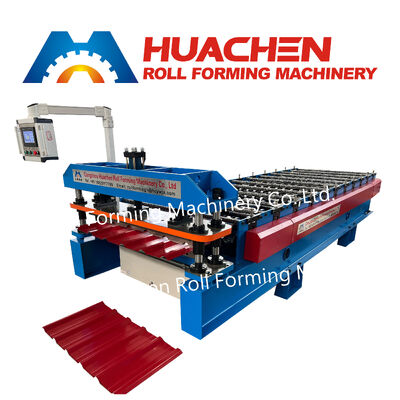

Podsumowanie konfiguracji maszyny

Urządzenia te posiadają11-stacjonarna sekcja formowania rolków,45# walce i wały stalowe z obróbką tłumiącą i pokrywającą, orazF70 mm wału.

Maszyna jest również skonfigurowana zCiągnik CR12,Przekaz napędowy łańcuchowy,Szybkość formowania 15-20 m/min,4+4 kW mocy całkowitej, oraz380 V / 50 Hz / 3-fazowy układ elektryczny.

Specyfikacje te stanowią odniesienie techniczne dla klientów oceniającychMaszyna do formowania płytek ze stali kolorowej z 11-stacjido produkcji profilów dachowych ze stali barwionej.
