Maszyna do tworzenia trapezoidalnych paneli dachowych / paneli ściennych / maszyna do produkcji płytek

Maszyna do tworzenia trapezoidalnych paneli dachowych / paneli ściennych / maszyna do produkcji płytek
Maszyna do tworzenia trapezoidalnych paneli dachowych / paneli ściennych / maszyna do produkcji płytek Maszyna do tworzenia trapezoidalnych paneli dachowych / paneli ściennych / maszyna do produkcji płytek Maszyna do tworzenia trapezoidalnych paneli dachowych / paneli ściennych / maszyna do produkcji płytek Maszyna do tworzenia trapezoidalnych paneli dachowych / paneli ściennych / maszyna do produkcji płytek Maszyna do tworzenia trapezoidalnych paneli dachowych / paneli ściennych / maszyna do produkcji płytek

Duży Obraz :  Maszyna do tworzenia trapezoidalnych paneli dachowych / paneli ściennych / maszyna do produkcji płytek

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HC
Orzecznictwo: CE
Numer modelu: 6-25-835-940
Zapłata:
Minimalne zamówienie: 1
Szczegóły pakowania: Kontener 40GP
Czas dostawy: 30 DNI
Zasady płatności: L/C, T/T
Możliwość Supply: 60 zestawów miesięcznie

Maszyna do tworzenia trapezoidalnych paneli dachowych / paneli ściennych / maszyna do produkcji płytek

Opis
Grubość panelu: 0,3-0,6 mm Moc silnika: 4+4KW
Rama maszyny: Belka 350 H Metoda cięcia: Cięcie hydrauliczne
Typ rozwijacza: Rozwijak hydrauliczny/ręczny Typ maszyny: Maszyna do formowania rolek
Materiał rolkowy: 45# stal zdolności produkcyjne: 15-20 m/min

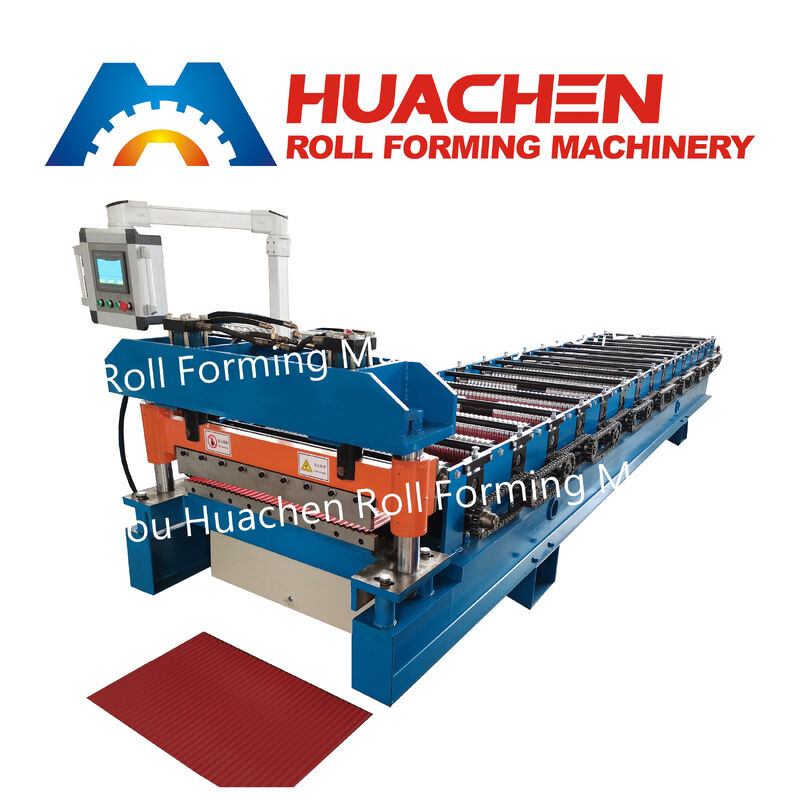

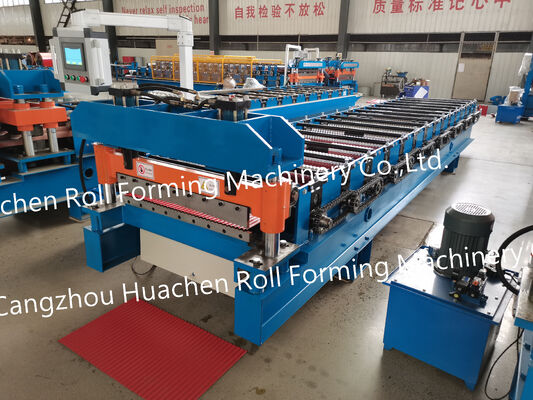

Przegląd produktu Zwijarka do profilowania HC 6-25-835-940 to kompaktowy, precyzyjny 15-stacyjny system do profilowania na zimno, zaprojektowany do produkcji popularnego trapezoidalnego arkusza pokryciowego o 6 żebrach i szerokości 835 mm. Zaprojektowana do przetwarzania krążków o szerokości 940 mm (ciętych ze standardowych krążków 1000 mm lub zamawianych na zamówienie) ze stali galwanizowanej (GI), stali galwanizowanej wstępnie malowanej (PPGI), i aluminium o grubości od 0,3 mm do 0,6 mm, linia ta formuje panele z 6 symetrycznymi żebrami, o wysokości żebra 25 mm, i efektywnej szerokości krycia 835 mm Dostarczamy rysunki fundamentów, Wyposażona w spawany fundament z profilu H 350, lite wały Φ70 mm, i cięcie hydrauliczne sterowane przez PLC, pracuje stabilnie z prędkością 15–20 m/min dla regionalnych dostawców materiałów budowlanych i warsztatów konstrukcji stalowych.

Główne parametry techniczne

Parametr techniczny Standardowa specyfikacja
Model maszyny Linia do profilowania paneli trapezoidalnych HC 6-25-835-940
Specyfikacja profilu panelu 6 żeber | Wysokość żebra: 25 mm | Efektywna szerokość krycia: 835 mm
Szerokość taśmy wejściowej 940 mm (kompatybilna z taśmami ciętymi 1000 mm)
Zakres grubości blachy 0,3 mm – 0,6 mm
Kompatybilne materiały taśmy Stal galwanizowana wstępnie malowana (PPGI), żelazo galwanizowane (GI), aluminium
Stacje formujące 15 stacji walcowniczych
Materiał i wykończenie rolek Stal kuta 45#, precyzyjnie obrabiana CNC, hartowana i chromowana
Materiał i rozmiar wału głównego Lita stal okrągła 45#, hartowana i szlifowana, średnica Φ70 mm
Rama maszyny Spawana rama nośna z profilu H 350#
Mechanizm napędowy Wytrzymały napęd łańcuchowy i zębatkowy
Prędkość linii produkcyjnej 15 – 20 m/min
System cięcia Automatyczny hydrauliczny system cięcia po formowaniu
Materiał ostrza tnącego Stal narzędziowa Cr12, hartowana próżniowo
Całkowita moc silnika 4 KW (silnik formujący główny) + 4 KW (jednostka tnąca hydrauliczna)
System sterowania i pomiaru długości Sterowanie przemysłowe PLC z ekranem dotykowym i precyzyjnym enkoderem
Standard elektryczny 380V, 50Hz, 3-fazowy (możliwość dostosowania do lokalnych zasilania)
Opcje rozwijarki Rozwijarka ręczna lub hydrauliczna

Kluczowe zalety inżynieryjne i operacyjne

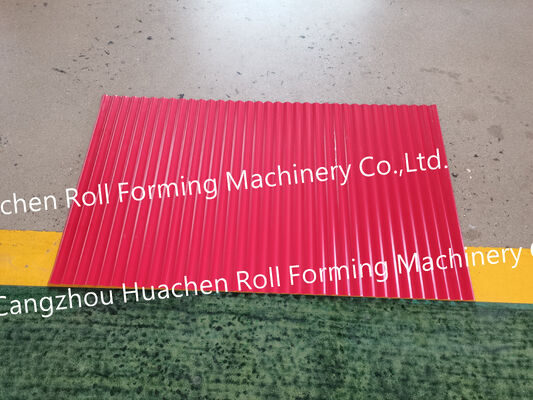

  • Klasyczny profil architektoniczny 6-25-835-940: Posiada 6 wyraźnych żeber o wysokości 25 mm na efektywnej szerokości krycia 835 mm (zasilany z krążków 940 mm), ten zrównoważony profil oferuje czysty rytm wizualny i niezawodne odprowadzanie wody deszczowej, co czyni go standardową specyfikacją w Ameryce Południowej, Azji Południowo-Wschodniej, Afryce, i Europie Wschodniej.

  • Płynne formowanie progresywne na 15 stacjach: Piętnaście precyzyjnie ustawionych stacji formujących symetrycznie kształtuje wszystkie 6 żeber w stopniowych przejściach. Zapobiega to wyginaniu blachy, falowaniu krawędzi, lub mikropękaniu farby na krążkach PPGI o grubości 0.3 mm–0.6 mm.

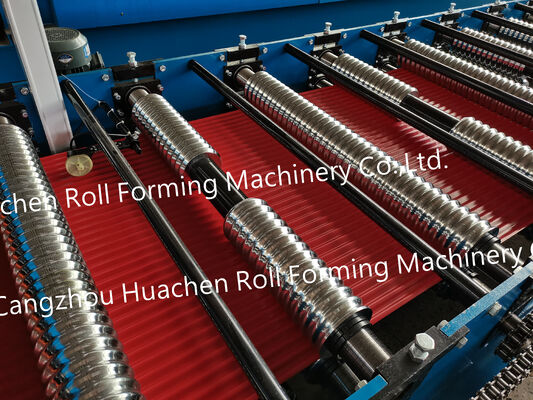

  • Hartowane i chromowane rolki ze stali 45#: Każda rolka formująca jest obrabiana CNC z litej stali 45#, hartowana dla wytrzymałości rdzenia, i galwanizowana twardym chromem, aby zapobiegać ścieraniu i utrzymywać lustrzaną gładkość powierzchni paneli.

  • Wytrzymała rama z profilu H 350 i lite wały Φ70 mm: Zbudowana na sztywnej ramie z profilu H 350 mm z litymi wałami stalowymi Φ70 mm, linia eliminuje wibracje konstrukcyjne podczas ciągłej produkcji z prędkością 15–20 m/min.

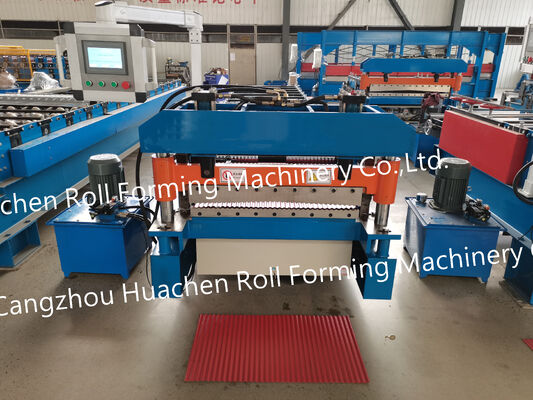

  • Dopasowane do profilu cięcie hydrauliczne Cr12 i sterowanie PLC: Napędzane przez pakiet hydrauliczny o mocy 4 KW, matryce tnące ze stali Cr12 dopasowują się do dokładnego przekroju 6-żebrowego, zapewniając czyste cięcia bez zadziorów. Operatorzy ustawiają docelowe długości arkuszy i ilości partii za pomocą ekranu dotykowego PLC w celu automatycznej obsługi.Typowe zastosowania budowlane

Lekki, łatwy w obsłudze na miejscu, i odpowiedni zarówno do okładzin ściennych pionowych, jak i dachów skośnych, blacha 6-25-835-940 jest szeroko stosowana w:Konstrukcje przemysłowe i warsztatowe:

  • Okładziny zewnętrzne ścian, ściany działowe wewnętrzne, i pokrycia dachowe dla warsztatów o konstrukcji stalowej, fabryk, i magazynów.Budynki mieszkalne i komercyjne:

  • Wiaty samochodowe, witryny sklepowe, markizy, i renowacje dachów skośnych.Konstrukcje prefabrykowane i rolnicze:

  • Modułowe domy kontenerowe, biura budowlane, szopy rolnicze, i schronienia dla zwierząt.Kalibracja fabryczna, wysyłka kontenerowa i wsparcie techniczne

Przed wysyłką, każda linia do profilowania HC 6-25-835-940 przechodzi pełne testy obciążeniowe w naszym warsztacie, aby zweryfikować efektywną szerokość 835 mm, wysokość żebra 25 mm, i dokładność długości PLC. Wszystkie odsłonięte elementy stalowe są pokryte olejem antykorozyjnym i bezpiecznie zamocowane w jednym kontenerze 40GP. Dostarczamy rysunki fundamentów, instrukcje obsługi w języku angielskim, wskazówki dotyczące uruchomienia wideo, 12-miesięczną gwarancję, i dożywotnią dostawę części zamiennych.Często zadawane pytania (FAQ)

P1: Co oznaczają liczby w modelu 6-25-835-940?

O: Minimalna ilość zamówienia to 1 zestaw,6 żeber trapezoidalnych,25 mm wysokość żebra,835 mm efektywna szerokość krycia po nakładaniu, i 940 mm szerokość taśmy stalowej wejściowej.P2: Skąd pozyskujemy krążki 940 mm do tej maszyny?

O: Minimalna ilość zamówienia to 1 zestaw, lub można ją łatwo uzyskać, przecinając standardowe krążki 1000 mm lub 1250 mm. Nasza 15-stacyjna linia przetwarza krążki galwanizowane (GI) i wstępnie malowane (PPGI) o grubości od 0.3 mm do 0.6 mm.P3: Czy możemy wybrać między rozwijarką ręczną a hydrauliczną?

O: Minimalna ilość zamówienia to 1 zestaw, Oferujemy ekonomiczną 5-tonową rozwijarkę ręczną do standardowych harmonogramów produkcji, lub opcjonalną 5-tonową rozwijarkę hydrauliczną (z automatycznym wózkiem na krążki) do szybszego ładowania krążków w zakładach o wysokiej wydajności.P4: Jaki jest czas realizacji, MOQ i polityka gwarancyjna?

O: Minimalna ilość zamówienia to 1 zestaw, a nasza miesięczna zdolność produkcyjna wynosi 60 zestawów. Standardowa produkcja i testy fabryczne trwają 30 dni roboczych. Każda maszyna zawiera 12-miesięczną gwarancję i dożywotnią dostępność części zamiennych.
