Maszyny do produkcji płytek z blachy Putai Maszyna do formowania rolek paneli ściennych sufitowych

Maszyny do produkcji płytek z blachy Putai Maszyna do formowania rolek paneli ściennych sufitowych
Maszyny do produkcji płytek z blachy Putai Maszyna do formowania rolek paneli ściennych sufitowych Maszyny do produkcji płytek z blachy Putai Maszyna do formowania rolek paneli ściennych sufitowych Maszyny do produkcji płytek z blachy Putai Maszyna do formowania rolek paneli ściennych sufitowych Maszyny do produkcji płytek z blachy Putai Maszyna do formowania rolek paneli ściennych sufitowych Maszyny do produkcji płytek z blachy Putai Maszyna do formowania rolek paneli ściennych sufitowych

Duży Obraz :  Maszyny do produkcji płytek z blachy Putai Maszyna do formowania rolek paneli ściennych sufitowych

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HC
Orzecznictwo: CE
Numer modelu: 18-735-1200
Zapłata:
Minimalne zamówienie: 1
Szczegóły pakowania: Kontener 40GP
Czas dostawy: 30 DNI
Zasady płatności: L/C, T/T
Możliwość Supply: 60 zestawów miesięcznie

Maszyny do produkcji płytek z blachy Putai Maszyna do formowania rolek paneli ściennych sufitowych

Opis
Grubość panelu: 0,3-0,6 mm Moc silnika: 4+4KW
Rama maszyny: Belka 350 H Metoda cięcia: Cięcie hydrauliczne
Typ rozwijacza: Cięcie hydrauliczne Materiał rolkowy: 45# Stal
Typ maszyny: Maszyna do formowania rolek Zdolność produkcyjna: 15-20 m/min

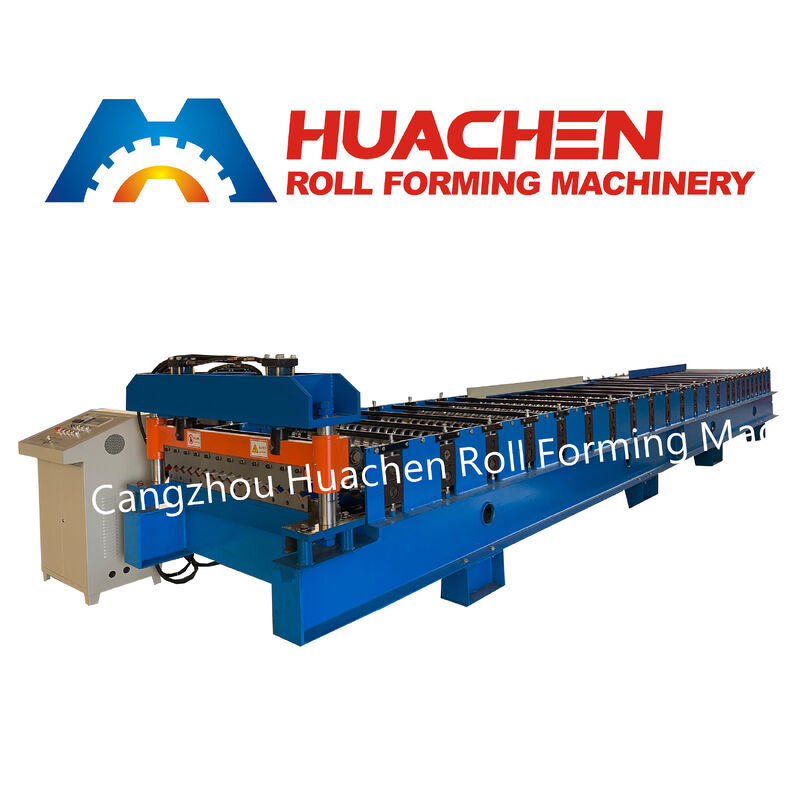

Przegląd produktu Maszyna do profilowania rolek HC 18-735-1200to precyzyjny, 12-stacyjny, ciągły system do zimnego profilowania rolek, przeznaczony do produkcji architektonicznych metalowych okładzin ściennych i liniowych paneli sufitowych. Zaprojektowany do przetwarzania standardowychcewek o szerokości 1200 mm ze stali galwanizowanej z powłoką malarską (PPGI), stali galwanizowanej (GI), i aluminium o grubości od0,3 mm do 0,6 mm, linia ta formuje ostre, sztywne panele ogłębokości przetłoczenia 18 mm iefektywnej szerokości krycia 735 mm z głębokimi, zazębiającymi się bokami. Zbudowana na wytrzymałej, spawanej podstawie z dwuteownika 350 H z wałami litymi Φ70 mm i cięciem hydraulicznym sterowanym przez PLC, działa płynnie z prędkością15–20 m/min dla wykonawców elewacji komercyjnych i producentów sufitów wewnętrznych.

Główne parametry techniczne

Parametr techniczny Specyfikacja standardowa
Model maszyny Maszyna do profilowania rolek architektonicznych paneli ściennych i sufitowych HC 18-735-1200
Wymiary profilu panelu Wysokość przetłoczenia: 18 mm | Efektywna szerokość krycia: 735 mm
Szerokość cewki wejściowej 1200 mm (Standardowa międzynarodowa szerokość cewki)
Zakres grubości blachy 0,3 mm – 0,6 mm
Kompatybilne materiały cewek Stal galwanizowana z powłoką malarską (PPGI), stal galwanizowana (GI), aluminium
Stacje formujące 12 precyzyjnych stacji rolkowych
Materiał i obróbka rolek Stal kuta 45#, precyzyjnie obrabiana CNC, hartowana i chromowana na twardo
Materiał i rozmiar wału głównego Lita stal okrągła 45#, hartowana i szlifowana, średnica Φ70 mm
Podstawa ramy maszyny Spawana rama z dwuteownika konstrukcyjnego 350#

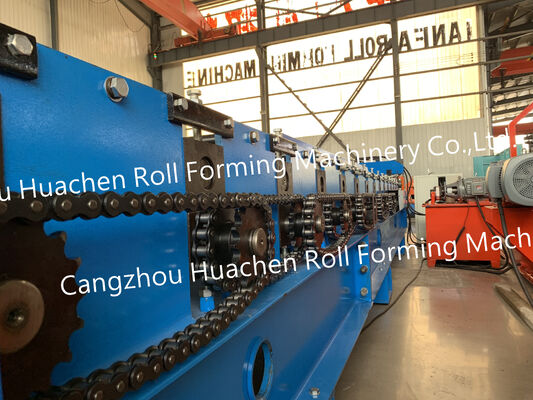

Mechanizm napędowy Wytrzymały napęd łańcuchowy i zębatkowy
Prędkość linii produkcyjnej 15 – 20 m/min

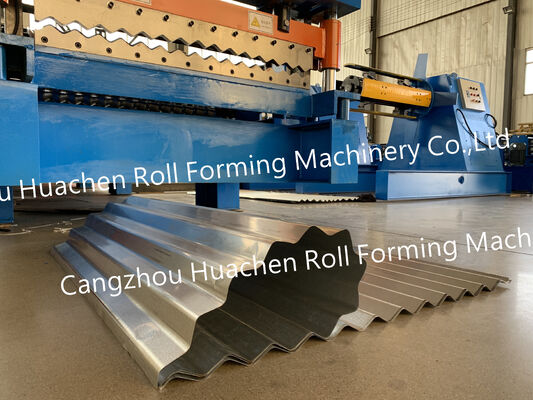

System cięcia Zautomatyzowany hydrauliczny system cięcia po formowaniu
Materiał ostrza tnącego Stal narzędziowa stopowa Cr12, hartowana próżniowo
Całkowita moc silnika 4 KW (Główny napęd formowania) + 4 KW (Jednostka tnąca hydrauliczna)
System sterowania i pomiaru długości Przemysłowy sterownik PLC z ekranem dotykowym i precyzyjnym enkoderem
Standard elektryczny 380V, 50Hz, 3-fazowy (możliwość dostosowania do lokalnego napięcia w fabryce)
Konfiguracja rozwijaka Rozwijak ręczny lub rozwijak hydrauliczny

Kluczowe zalety inżynieryjne i projektowe

  • Profil architektoniczny 18-735-1200 z zazębieniem: Przekształcenie standardowej cewki o szerokości 1200 mm w panel o efektywnej szerokości krycia 735 mm z przetłoczeniami 18 mm pozwala na głębokie zazębienie boków i ostre linie cienia. Eliminuje to trzepotanie na wietrze, poprawia szczelność fasad zewnętrznych, i zapewnia czyste, nowoczesne wykończenie sufitów podwieszanych wewnętrznych.

  • 12-stacyjne formowanie progresywne bez zarysowań: Dwanaście stacji rolkowych kalibrowanych przez CNC płynnie formuje przetłoczenia 18 mm i krawędzie zazębiające się, bez ściskania lub zarysowywania delikatnych powłok kolorowych PPGI lub powierzchni szczotkowanego aluminium.

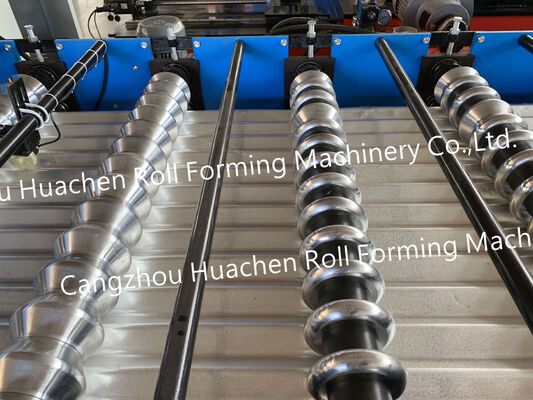

  • Hartowane i chromowane na twardo rolki ze stali 45#: Każda rolka formująca jest precyzyjnie obrabiana z litej stali 45#, hartowana dla wytrzymałości rdzenia, i galwanizowana na twardo chromem. Ta lustrzana, gładka powierzchnia zapobiega powstawaniu śladów na panelach architektonicznych.

  • Wytrzymała rama z dwuteownika 350 H i lite wały Φ70mm: Zbudowana na sztywnej ramie z dwuteownika 350 mm z litymi wałami stalowymi Φ70 mm, maszyna zapobiega skręcaniu bocznemu i gwarantuje proste, dopasowane połączenia paneli na długich odcinkach architektonicznych.

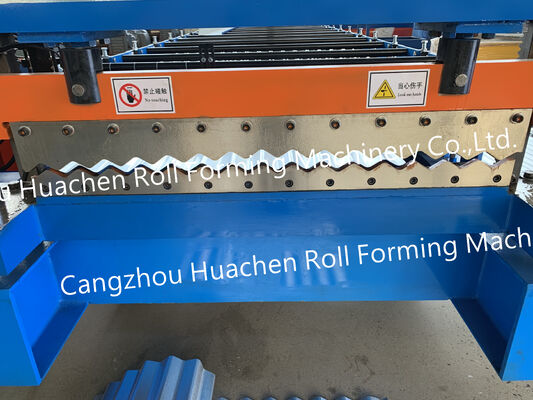

  • Cięcie hydrauliczne Cr12 dopasowane do profilu i sterowanie PLC: Zasilane przez stację hydrauliczną o mocy 4 kW, specjalnie szlifowane matryce tnące ze stali Cr12 czysto przecinają przekrój 18-735 bez zadziorów i odkształceń krawędzi. Operatorzy programują dokładne długości paneli i liczby partii na ekranie dotykowym PLC.

Zastosowania komercyjne i architektoniczne Łącząc wyrafinowany wygląd z wysoką sztywnością konstrukcyjną, panel metalowy 18-735-1200 jest szeroko stosowany do:

  • Fasady komercyjne i handlowe: Nowoczesne okładziny ścian zewnętrznych, zadaszenia wejściowe, i listwy okapowe dla centrów handlowych, salonów sprzedaży, i kompleksów biurowych.

  • Wewnętrzne liniowe sufity metalowe i podbitki: Podwieszane sufity akustyczne/dekoracyjne i zewnętrzne okapy dachowe dla lotnisk, stacji transportowych, hal komercyjnych, i czystych warsztatów.

  • Konstrukcje przemysłowe i modułowe: Wysokiej klasy okładziny zewnętrzne i wewnętrzne ściany działowe dla budynków o konstrukcji stalowej, chłodni, i prefabrykowanych jednostek modułowych.

Kalibracja fabryczna, wysyłka kontenerowa i wsparcie posprzedażowe Przed wysyłką, każda linia do profilowania rolek HC 18-735-1200 jest montowana i testowana z rzeczywistymi cewkami metalowymi w naszym warsztacie, aby zweryfikować dopasowanie połączeń, efektywną szerokość krycia 735 mm, i tolerancję długości PLC. Wszystkie odsłonięte elementy stalowe są pokryte olejem antykorozyjnym, a cała linia jest bezpiecznie zamocowana w jednymkontenerze 40GP. Dostarczamy rysunki rozmieszczenia fundamentów, instrukcje obsługi w języku angielskim, wskazówki dotyczące uruchomienia wideo, 12-miesięczną gwarancję, i dożywotnie wsparcie w zakresie części zamiennych.

Często zadawane pytania (FAQ)

P1: Co oznaczają liczby w modelu 18-735-1200? Możesz wybrać między standardowym ręcznym rozwijakiem 5-tonowym a ulepszonym hydraulicznym rozwijakiem 5-tonowym. Kod modelu określa dokładne wymiary panelu: 18 mm wysokość przetłoczenia, 735 mm efektywna szerokość krycia po zazębieniu bocznym, i1200 mm szerokość cewki stalowej wejściowej.

P2: Dlaczego istnieje różnica między szerokością cewki 1200 mm a efektywną szerokością krycia 735 mm? Możesz wybrać między standardowym ręcznym rozwijakiem 5-tonowym a ulepszonym hydraulicznym rozwijakiem 5-tonowym. Dodatkowy materiał jest formowany w głębokie, sztywne przetłoczenia architektoniczne i szerokie zazębienia boczne. Ta geometria zapewnia panelowi 735 mm lepszą płaskość, wysoką odporność na podnoszenie przez wiatr, i bezszwowe połączenia wizualne dla fasad zewnętrznych i sufitów liniowych.

P3: Czy ta maszyna może przetwarzać zarówno cewki ze stali wstępnie malowanej (PPGI), jak i aluminium? Możesz wybrać między standardowym ręcznym rozwijakiem 5-tonowym a ulepszonym hydraulicznym rozwijakiem 5-tonowym. Tak. Hartowane na twardo rolki ze stali 45# są polerowane na lustro, aby płynnie formować cewki PPGI, stali galwanizowanej (GI) i aluminium o grubości 0,3 mm–0,6 mm bez zarysowywania dekoracyjnych wykończeń.P4: Jaki jest czas realizacji, MOQ i wybór rozwijaka?O: Minimalna ilość zamówienia to 1 zestaw, a nasza miesięczna zdolność produkcyjna wynosi 60 zestawów.

Standardowa produkcja i testowanie obciążenia cewki zajmują 30 dni roboczych. Możesz wybrać między standardowym ręcznym rozwijakiem 5-tonowym a ulepszonym hydraulicznym rozwijakiem 5-tonowym.
