Maszyna do tworzenia płytek ze szwu dachowego / maszyna do tworzenia płytek / panel ścienny

Maszyna do tworzenia płytek ze szwu dachowego / maszyna do tworzenia płytek / panel ścienny
Maszyna do tworzenia płytek ze szwu dachowego / maszyna do tworzenia płytek / panel ścienny Maszyna do tworzenia płytek ze szwu dachowego / maszyna do tworzenia płytek / panel ścienny Maszyna do tworzenia płytek ze szwu dachowego / maszyna do tworzenia płytek / panel ścienny Maszyna do tworzenia płytek ze szwu dachowego / maszyna do tworzenia płytek / panel ścienny Maszyna do tworzenia płytek ze szwu dachowego / maszyna do tworzenia płytek / panel ścienny

Duży Obraz :  Maszyna do tworzenia płytek ze szwu dachowego / maszyna do tworzenia płytek / panel ścienny

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HC
Orzecznictwo: CE
Numer modelu: 18-78-1014
Zapłata:
Minimalne zamówienie: 1
Szczegóły pakowania: Kontener 40GP
Czas dostawy: 30 DNI
Zasady płatności: L/C, T/T
Możliwość Supply: 60 zestawów miesięcznie

Maszyna do tworzenia płytek ze szwu dachowego / maszyna do tworzenia płytek / panel ścienny

Opis
Grubość panelu: 0,3-0,6 mm Moc silnika: 4+4KW
Rama maszyny: Belka 350 H Metoda cięcia: Cięcie hydrauliczne
Typ rozwijacza: Rozwijak hydrauliczny/ręczny Materiał rolkowy: 45# Stal
Typ maszyny: Maszyna do formowania rolek Zdolność produkcyjna: 15-20 m/min

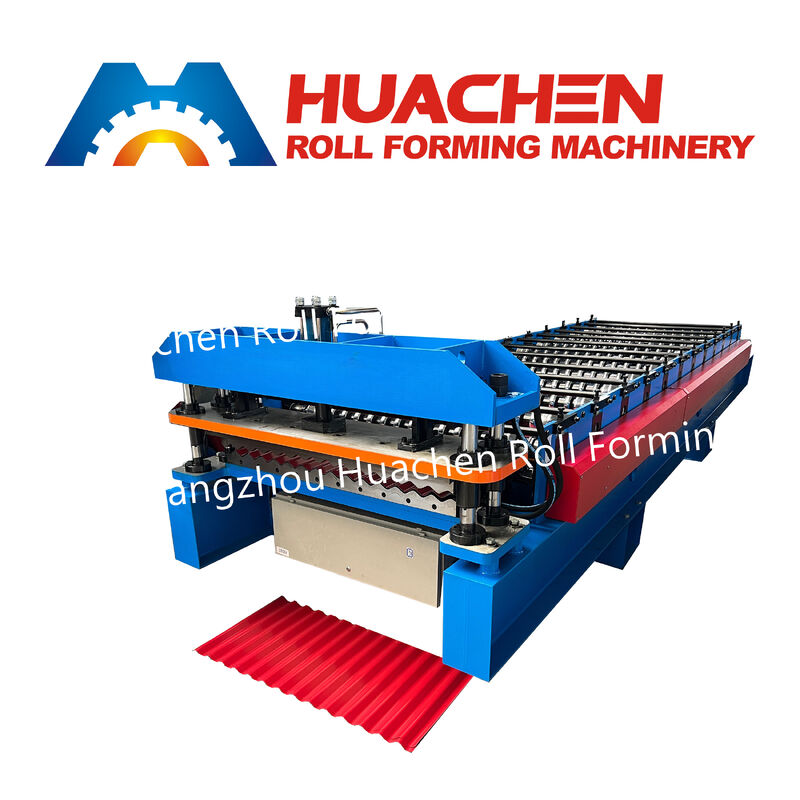

Przegląd produktuW sprawieHC 18-78-1014 Maszyna do formowania rolków falistejjest usprawniona,Wysokiej wydajności 12-stacjonalny system formowania z zimnym walcem, zaprojektowany do produkcji klasycznych blach metalowych z falami sinusoidalnymi.przeznaczone do obróbki stali ocynkowanej (GI),o pojemności nieprzekraczającej 10 W,o grubości nieprzekraczającej 10 mm00,3 mm do 0,6 mm,ta linia produkcyjna tworzy panele faliste oWysokość fali 18 mm, 78 mm odległości,a także1014 mm skuteczna szerokość zasięgu(13 fal).podtrzymywane sztywnym, spawanym podwoziem o wiązce H o pojemności 350 mm,Φ70 mm wiązki stałe,i hydraulicznego cięcia zsynchronizowanego z PLC,biegnie nieprzerwanie15 ̊20 m/mindla producentów dachowych i ściennych pokryć wielkogabarytowych.

Główne parametry techniczne

Parametry techniczne Standardowa specyfikacja
Model maszyny HC 18-78-1014 Walcowane arkusze ścienne i dachowe
Specyfikacje profilu fali Falę Sinusoidalną. Wysokość: 18 mm. Wzniesienie: 78 mm. Szerokość pokrycia: 1014 mm.
Szerokość cewki wejściowej 1200 mm / 1220 mm (standardowa szerokość cewki)
Zakres grubości materiału 00,3 mm 0,6 mm
Kompatybilne materiały cewkowe Stal ocynkowana (GI), Stal ocynkowana (PPGI), Aluzinc
Tworzenie stacji 12 stacji rolkowych
Materiał i proces walcowania 45# Forgowana stal, CNC precyzyjnie obrócona, wygaszona i twarda chromowana
Materiał głównego wału i średnica 45# Stała stali okrągłej, hartowanej i mielonego, Φ70 mm
Podstawa ramki maszyny 350# Strukturowa ramka spawana wiązką H
System napędowy Część zębów
Prędkość linii produkcyjnej 15 20 m/min
Mechanizm cięcia Automatyczny hydrauliczny system pocięcia
Materiał do cięcia ostrza Stalo narzędzia stopowe Cr12, podciśnione pod próżnią
Całkowita moc silnika 4 KW (główną napędkę formowania) + 4 KW (stację hydrauliczną)

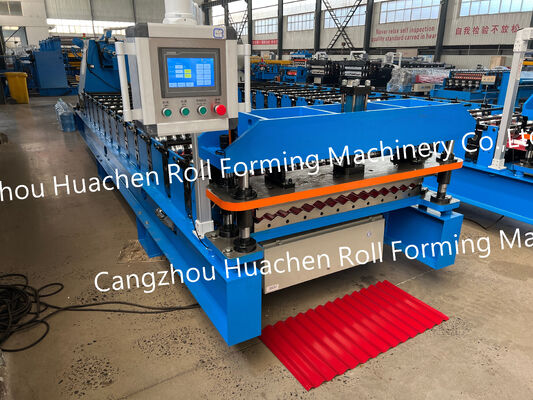

System sterowania i długości Przemysłowe sterowanie ekranem dotykowym PLC z koderem obrotowym
Zasilanie 380V, 50Hz, 3-fazowe (dostosowalne do lokalnego napięcia przemysłowego)
Konfiguracja odwiertnika Ręczny lub hydrauliczny odwojownik

Kluczowe korzyści techniczne i operacyjne

  • Klasyczny 18-78-1014 Profil falisty w kształcie sinusów:Z 13 gładkimi falami sinusoidalnymi rozmieszczonymi w odległości 78 mm i głębokości 18 mm,blacha o szerokości 1014 mm zapewnia sztywność we wszystkich kierunkach,bez wysiłku gniazdowanie w bokach,i szybkiego rozlewu wody deszczowej, co czyni ją jednym z najbardziej poszukiwanych profili w całej Afryce,Ameryka Łacińska,Bliski Wschód,i Azji Południowo-Wschodniej.

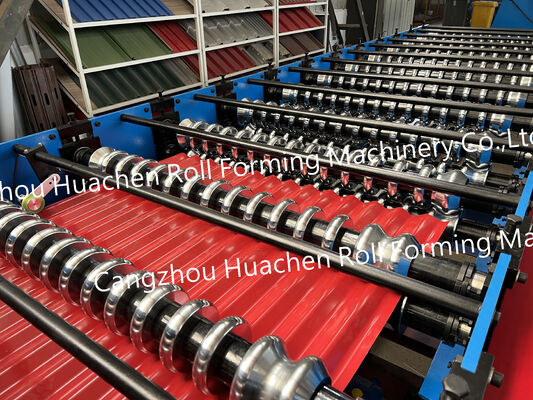

  • Optymalizowany układ 12-stacji o wysokiej wydajności:Ponieważ geometria fal sinusów równomiernie rozprowadza napięcie zgięcia bez ostrych kątów,12 precyzyjnie kalibrowanych stacji rolkowych zapewnia pełną dokładność profilu przy jednoczesnym zmniejszeniu odcienia maszyny,zużycie mocy,i inwestycji w początkowy sprzęt.

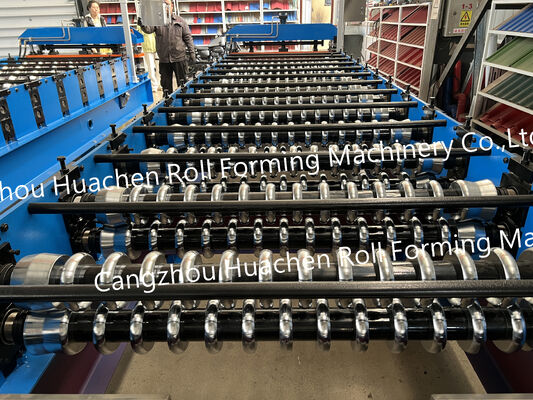

  • Włókna stalowe wygaszone i twarde chromowane:Każde rolko jest obrobione CNC z stałej stali 45#,obróbki cieplnej dla wytrzymałości rdzenia,i elektroliterowane twardym chromem.To lustrzowo gładkie wykończenie zapobiega łuszczeniu się cynku lub szorowaniu farby na cienkiej powierzchni.3 mm ≈ 0.6 mm cewki.

  • Sztywne ramy z wiązką H 350 mm i sztywne wały Φ70 mm:Zbudowany na ciężkiej, spawanej bazie o długości wiązki H 350 mm z wałkami ze stali masywnej Φ70 mm,maszyna eliminuje wibracje i utrzymuje równomierną głębokość fali 18 mm w całej szerokości arkusza 1014 mm.

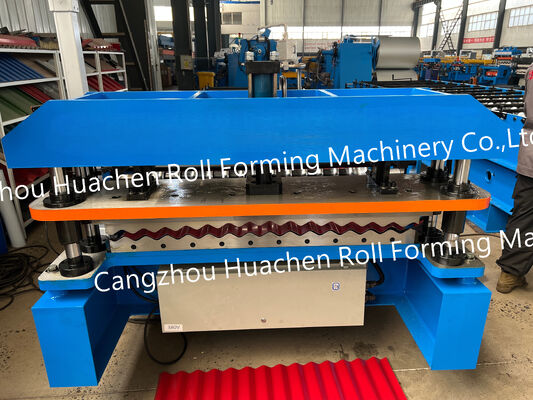

  • Odpowiednia fala Cr12 hydrauliczne cięcie i sterowanie PLC:Napędzany przez hydrauliczną jednostkę o mocy 4 kW,niestandardowo mielonego materiału do cięcia ze stali Cr12 pasującego do 18-78 krzywej sinusów, aby uzyskać czystą,Bezkręgowe krawędzie bez spłaszczania fal.Operatorzy wprowadzają docelowe długości i ilości na PLC na ekranie dotykowym w celu zautomatyzowanej produkcji serii.

Typowe zastosowania budowlaneLekkie,zestawialne do ekonomicznego transportu,i wszechstronny do montażu poziomego lub pionowego,Płytka falista 18-78-1014 jest szeroko stosowana w:

  • Odzież przemysłowa i magazynowa:ściany zewnętrzne,wygięte dachy beczkowe,i przegrody wewnętrzne dla fabryk,warsztaty,i magazynów.

  • Dachy mieszkalne i komercyjne:efektywne pod względem kosztów,odporne na działanie atmosferyczne blachy i markizy dachowe z falistego materiału dla projektów mieszkaniowych,rynki,i sklepów.

  • Struktury rolnicze i tymczasowe:stodoły dla zwierząt,schroniska do przechowywania zbóż,płyty ogrodzenia,i modułowych pomieszczeń.

Kalibracja fabryczna, wysyłka kontenerowa i wsparcie technicznePrzed wysyłką,Każda linia formowania rol HC 18-78-1014 jest montowana i testowana w naszym warsztacie na prawdziwych cewkach metalowych w celu zweryfikowania skutecznej szerokości pokrycia 1014 mm,Wysokość fali 18 mm,i tolerancji cięcia PLC.Wszystkie powierzchnie stalowe są pokryte olejem przeciwrzęstnym,i cała linia jest mocno przymocowany w jednymPojemnik 40GP.Dostarczamy rysunki układu fundamentów,angielskie podręczniki obsługi,wytyczne wprowadzenia w życie wideo,dwunastomiesięczna gwarancja,i wsparcie części zamiennych przez całe życie.

Często zadawane pytania (FAQ)

P1: Co oznaczają wymiary w modelu 18-78-1014?A:Kod modelu określa dokładną geometrię falistej w kształcie sinusów: 18 mmwysokość fali, 78 mmwysokość fali (odległość między centrum a środkiem fali),a także1014 mmskuteczna szerokość pokrycia po nakładzie boków (13 pełnych przestrzeni o długości 78 mm).

P2: Jaka jest szerokość cewki stalowej potrzebna do maszyny do formowania rolek 18-78-1014?A:Aby uzyskać 1014 mm skutecznej szerokości pokrycia,maszyna używa standardowych1200 mm lub 1220 mmszerokie cewki ze stali ocynkowanej (GI),stali wstępnie malowanej (PPGI),lub aluzinku w grubościach od 0.3mm do 0.6 mm.

P3: Czy 12 stacji wystarczy do utworzenia czystej falistej blachy z sinusów?A:- Tak, to prawda.W przeciwieństwie do profili trapezoidalnych, które wymagają ostrych 90-stopniowych zakrętów,Fale sinusów przebiegają płynnie po całej szerokości arkusza.Dwanaście precyzyjnych stacji CNC zapewniają więcej niż wystarczającą ilość przejść kształtujących, aby osiągnąć dokładną głębokość fali bez sprężyny lub fali krawędzi.

Q4: Jaki jest czas realizacji, MOQ i opcja odwijania?A:Minimalna ilość zamówienia wynosi 1 zestaw,Nasza miesięczna produkcja wynosi 60 zestawów.Standardowa produkcja i badania obciążenia cewki trwają 30 dni roboczych.Można wybrać pomiędzy standardowym 5-tonowym ręcznym odwiertnikiem lub ulepszonym 5-tonowym hydraulicznym odwiertnikiem.
